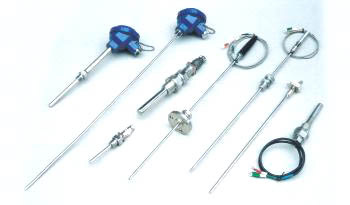

- 商品名稱：鎧裝熱電偶
- 添加時間：2015-01-03 17:03:55
介紹：
1、應用：通常和顯示儀表、記錄儀表、電子計算機等配套使用。直接測量各種生產過程中的0°C~1300°C范圍內液體，蒸汽和氣體介質以及固體表面溫度。
2、特點：熱響應時間少，減小動態誤差；可彎曲安裝使用；測量范圍大；機械強度高，耐壓性能好；
3、工作原理：鎧裝熱電偶的電極由兩根不同導體材質組成。當測量端與參比端存在溫差時，就會產生熱電勢，工作儀表便顯示出熱電勢所對應的溫度值。
4、主要技術參數
產品執行標準
IEC584
IEC1515
GB/T16839-1997
JB/T5582-91
5、測量范圍及允差
| 型號 | 分度號 | 允差等級 | |||
| I | II | ||||
| 允差值 | 測溫范圍°C | 允差值 | 測溫范圍°C | ||
| WRNK | K | ±1.5°C | -40~+375 | ±2.5°C | -40~+333 |
| ±0.004ltl | 375~1000 | ±0.0075ltl | 333~1200 | ||
| WRMK | N | ±1.5°C | -40~+375 | ±2.5°C | -40~+333 |
| ±0.004ltl | 375~1000 | ±0.0075ltl | 333~1200 | ||
| WREK | E | ±1.5°C | -40~+375 | ±1.5°C | -40~+333 |
| ±0.004ltl | 375~800 | ±0.004ltl | 333~900 | ||
| WRFK | J | ±1.5°C | -40~+375 | ±1.5°C | -40~+333 |
| ±0.004ltl | 375~750 | ±0.004ltl | 333~750 | ||
| WRCK | T | ±1.5°C | -40~+125 | ±1°C | -40~+133 |
| ±0.004ltl | 125~350 | ±0.0075ltl | 133~1000 | ||
| WRPK | S | ±1°C | 0~+1100 | ±2.5°C | 0~600 |
| ±[0.003(t-1100)] | 1100~1600 | ±0.0025ltl | 600~1600 | ||
6、常溫絕緣電阻
鎧裝偶在環境溫度為20±15°C，相對濕度不大于80%試驗電壓為500±50V（直流）電極與外套管之間的絕緣電阻>1000MΩ。即1m長的試樣的絕緣電阻為1000MΩ；10m長的試樣的絕緣電阻為100MΩ；
